Построение подкройного пояса в Автокад. Универсально для юбки и для брюк

Привет. В этом посте разберем построение выкройки пояса в Автокад.

Я провожу построение для спортивной модели прямой юбки с застежкой по середине переда. Однако также проводится построение пояса и для брюк.

Если Вы хотите получить заниженную линию талии, тогда сначала опустите линию талии на чертеже на 2-3 см, а после начинайте построение пояса как в видео.

Если Вы хотите завышенную линию талии, лучше построить цельнокроеный пояс.

Итак, начнем.

Построение пояса в Автокад

Пояс построен для юбки в спортивном стиле

Что было в видео

1. Скопирую основу на свободное место.

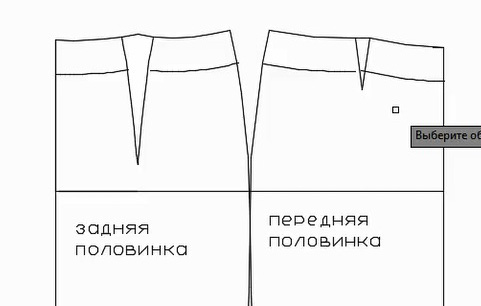

2. Инструментом СМЕСТИТЬ отмечаю линии пояса на 4 см вниз от линии талии.

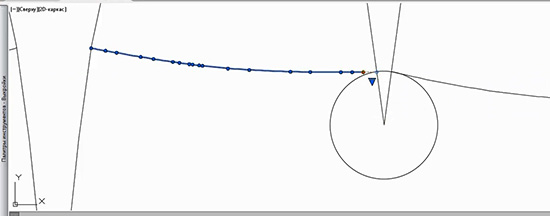

3. Корректирую полученные линии. Где-то подтягиваю, где-то обрезаю.

4. Разрываю боковые линии и средние в местах соединения с поясом.

5. Одинаковые линии низа пояса и верха полотнища копирую сами на себя.

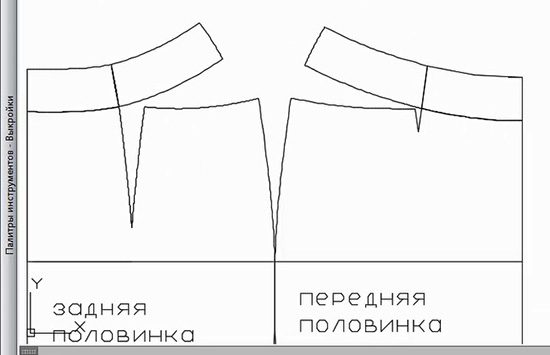

6. Закрываю вытачки на поясе.

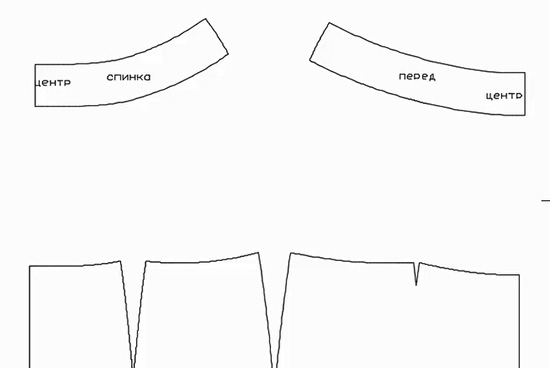

7. Отделяю пояс от юбки.

Убираю лишние построения.

Ставлю подписи.

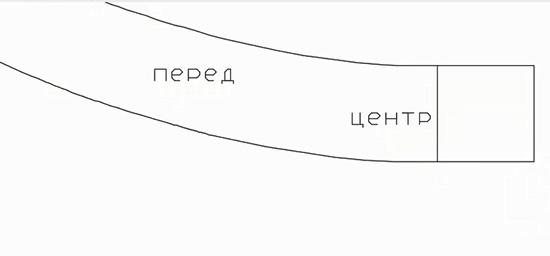

8. На передней половинке пояса строю застежку длиной 4 см.

9. Провожу сопряжение пояса.

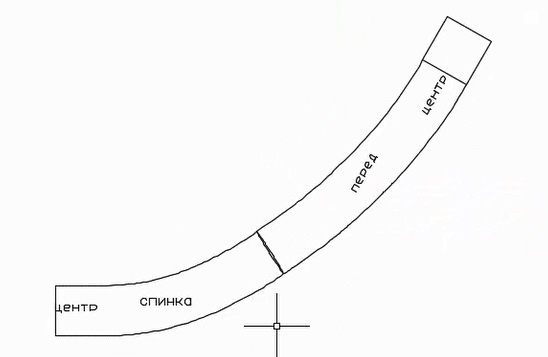

9/1. Соединяю половинки пояса по боковому шву (переднюю половинку переношу к задней и поворачиваю).

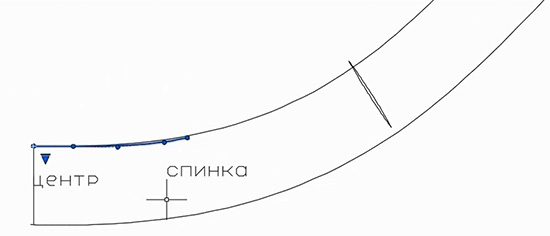

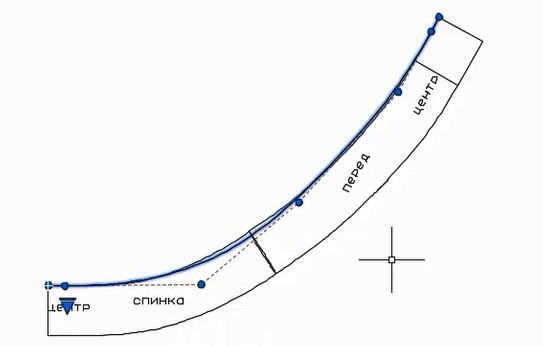

9/2. Верхнюю линию пояса прорисовываю сплайном. Делаю линию пояса плавной и ровной. Не забываю ориентироваться на перпендикулярные отрезки вначале и в конце.

9/3. Нижнюю линию пояса сделаю инструментом СМЕЩЕНИЕ от верхней линии на 4 см вниз.

9/4. Линии пояса старые удалю.

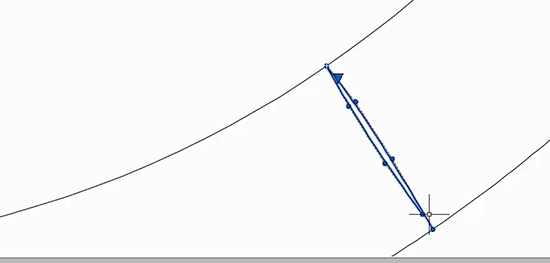

9/5. Подкорректирую боковые швы.

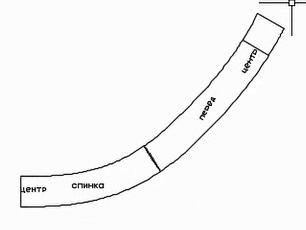

Хорошее сопряжение готово.

10. Отнесу передний пояс от заднего.

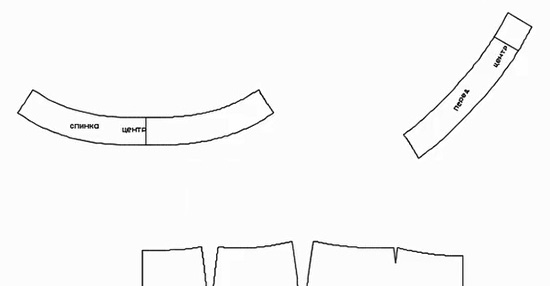

11. Заднюю половинку отзеркалю, чтобы получить целую деталь.

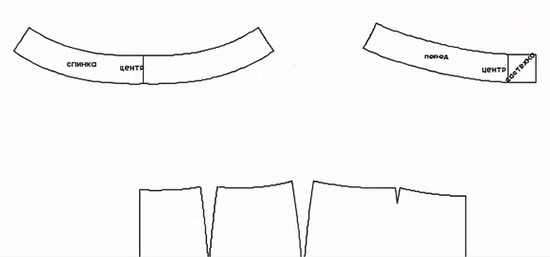

12. Переднюю половинку пояса разверну.

Направление долевой нити может проходить как горизонтально, так и вертикально.

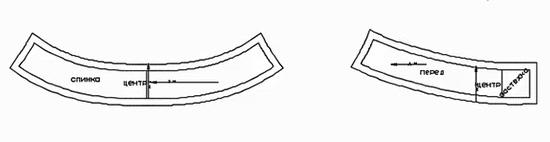

13. Построю припуски шириной 10мм.

Построение пояса закончено. Пока — пока.
