Как построить прямой цельнокроеный пояс для юбки или брюк в Автокад

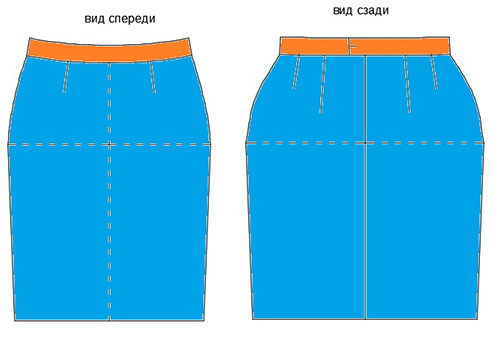

Привет. В этом посте я покажу построение пояса для юбки. Для брюк строится также. Строить буду как всегда в Автокад. Пояс будет цельнокроеный, с застежкой на пуговицу по середине спинки.

Конструкция и построение настолько просты, что можно сделать расчет и начертить пояс прямо на ткани уже при раскрое. Но иногда важно, чтобы все детали были собраны в файле.

Под видео есть таблица с пошаговой инструкцией построения.

За дело.

Цельнокроеный пояс для юбки построение

Что еще:

Что было в видео

Ширина пояса 3-4 см. Длина пояса равна длине линии талии юбки минус 10 мм на припосадку пояса. В половинном размере минус 5 мм.

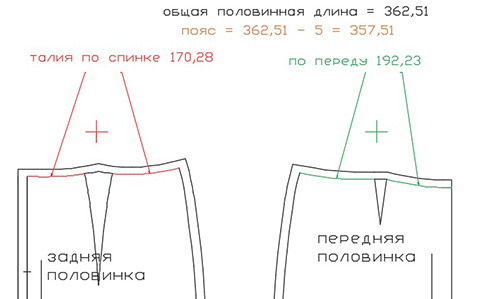

Сложим длины отрезков, из которых состоит линия талии.

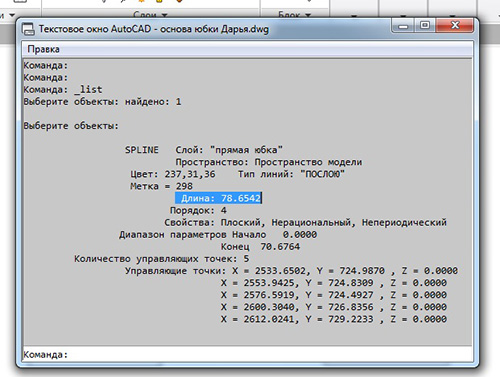

В Автокад используем команду СПИСОК. Открывается текстовое окно ПРАВКА. Выписываем оттуда длину отрезка.
Сумма двух отрезков по спинке – 170; сумма двух отрезков переду – 192мм; итоговая длина пояса в половинном размере – 362,5 мм, минус 5 мм – 357,5.

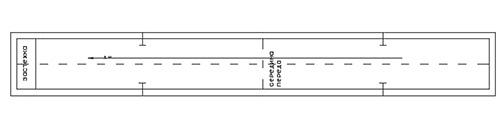

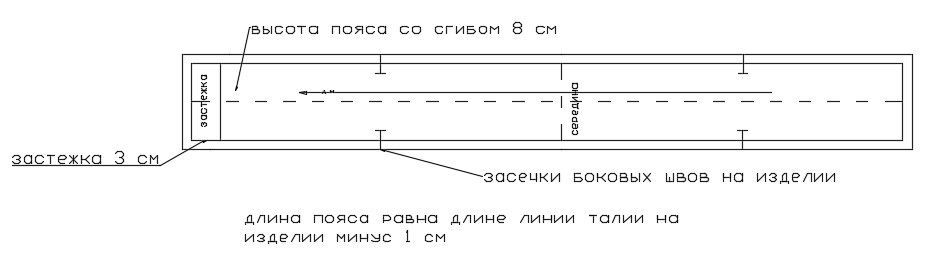

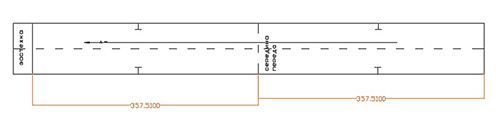

Нарисуем прямоугольник пояса в полную длину, т.е. дважды отложим 357,5 мм. И 3 см на застежку. Высоту пояса возьмём 4см, пояс будет со сгибом, поэтому откладываем 8см.

Если пояс строится для изделия с застежкой гульфиком, то длина застежки равна ширине откоска, обычно 3-4 см.

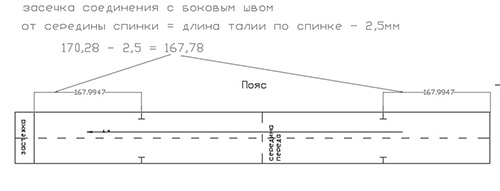

Поставим засечки соединения с боковыми швами юбки.

Оформим припуски на поясе. По 10мм с каждой стороны инструментом СМЕСТИТЬ.
