Привет. Построив базовую выкройку, на ее основе можно смоделировать любую модель женской юбки. Способ построения достаточно простой и понятный, вполне по силам для начинающих.

Чтобы провести построение выкройки основы юбки в Автокад, нужно иметь мерки с фигуры и Автокад. Если нет ни того, ни другого – не страшно. Просто придется потратить время на подготовку. Главное здесь – желание.

  • Снимем мерки с фигуры.

Снятие мерок для юбки

Файл xls для расчета построения

  • Если Автокад вам не знаком.

Ссылка на мою статью, в которой я объясняю свою любовь к Автокаду.

Ссылка на курс А.Меркулова, который поможет вам бесплатно установить Автокад, и обучит азам работы с ним.

  • Нарисуем основу.

Построение основы юбки

Что дальше:

Что было в видео

Создаем файл по шаблону acadiso.dwt, потому что в этом шаблоне измерения будут в миллиметрах. Сохраняем файл, создаем новый слой.

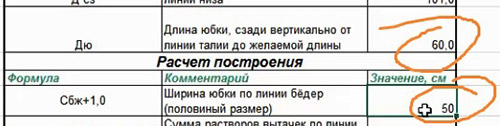

Построим прямоугольник высотой длина юбки (600 мм) и шириной ширина юбки (500 мм).

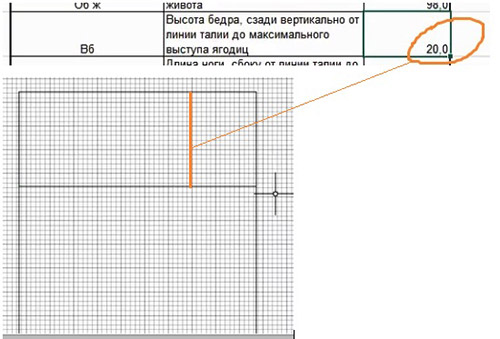

Отложим сверху высоту бедра (200 мм).

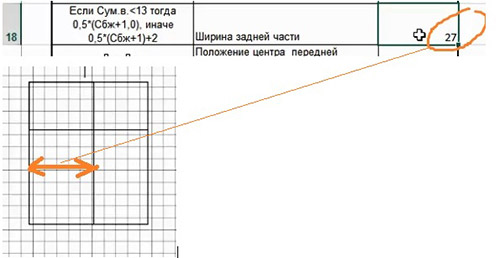

Начертим боковую линию. Ширина задней части (270 мм) от левой стороны прямоугольника.

Изменим верхнюю часть прямоугольника.

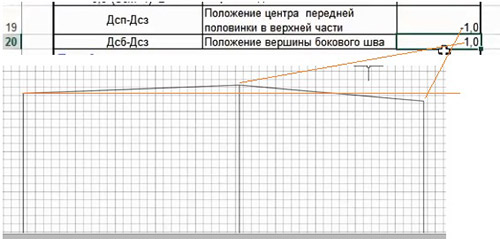

Положение центра передней половинки ниже прямой верхней линии на 10 мм (правая вершина прямоугольника),

Положение вершины бокового шва выше прямой верхней линии на 10 мм.

Положение центра задней половинки (левая вершина прямоугольника) без изменений.

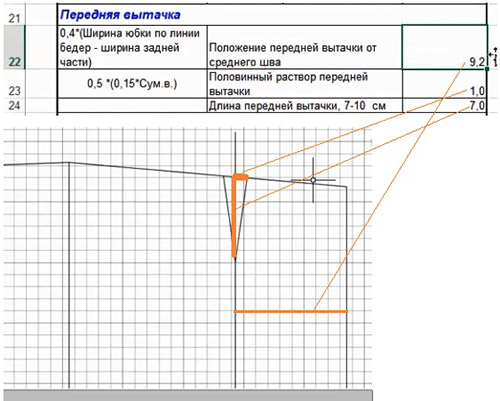

Построим переднюю вытачку.

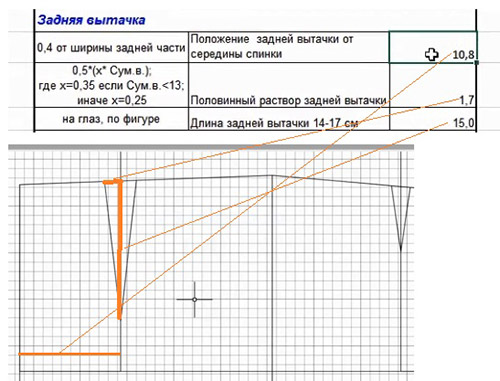

Построим заднюю вытачку.
Если есть данные, построим вторую заднюю вытачку.

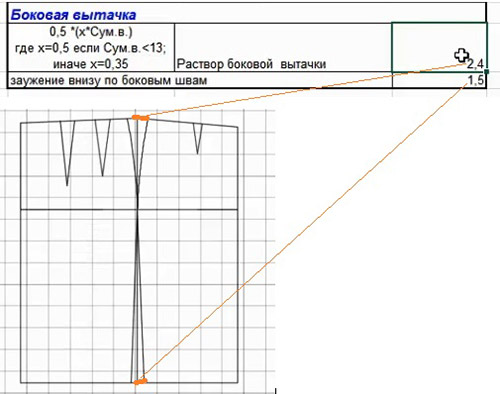

Построим боковую вытачку. Оформим ее плавной линией с помощью инструмента СПЛАЙН.

Сделаем заужение по низу.

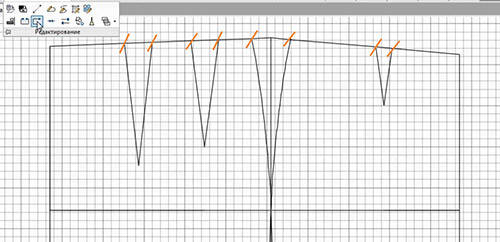

Разорвем линию талии по точкам.

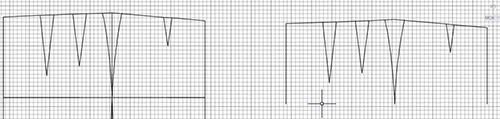

Скопируем верхнюю часть в сторону для проведения сопряжения линии талии.

На копии.

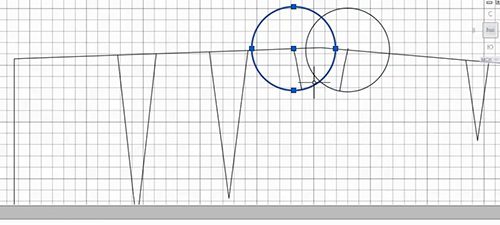

Подрезаю плавные вытачки до начала ощутимой кривизны.

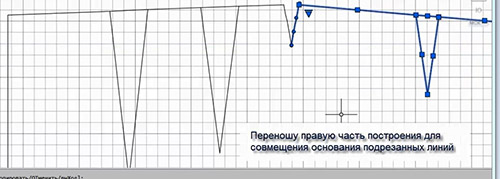

Соединим полученные концы с помощью переноса правой части.

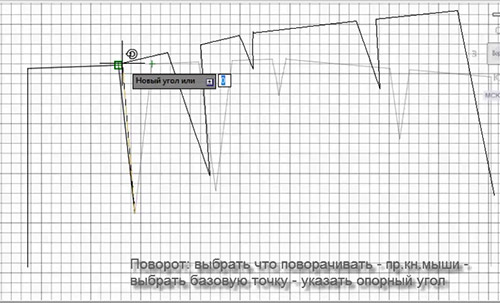

Схлопываю все вытачки.

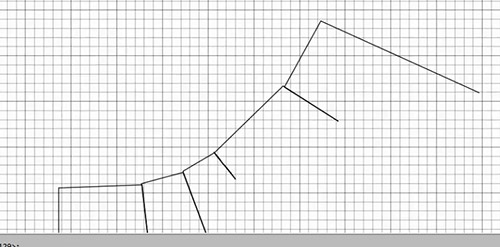

Получается вот такая неровная линия талии. Наша задача сделать ровную плавную линию.

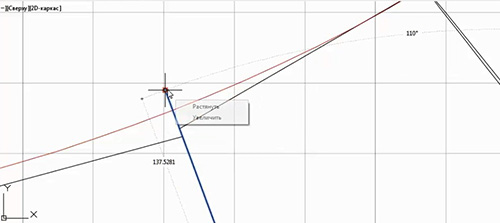

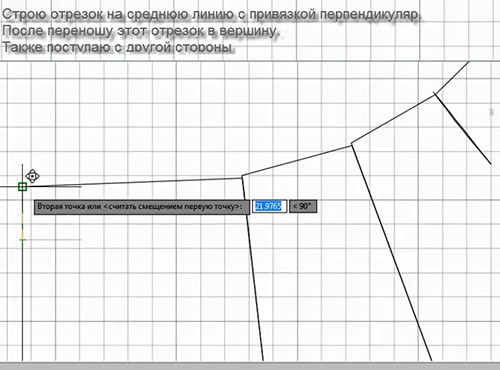

Строим прямой произвольный отрезок перпендикулярно средней линии. Переносим этот отрезок в вершину.

Точно такой же отрезок строим к кругой средней линии, и переносим в вершину.

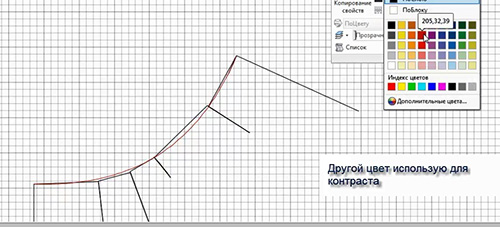

Рисую новую линию талии проведя по перпендикулярным отрезкам в начале и в конце. Линия талии по середине переда и спинки должна проходить прямо, чтобы этого добиться мы используем перпендикулярные отрезки.
Продлим линии вытачек, чтобы сделать пересечение с новой линией талии.

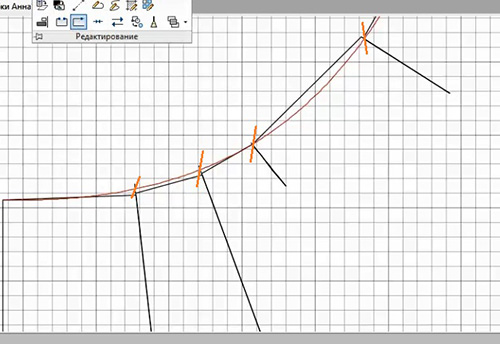

Разорвем новую линию талии по точкам.

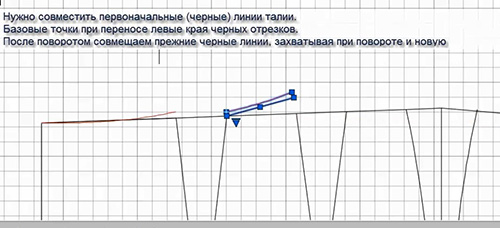

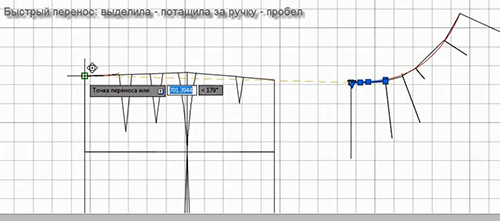

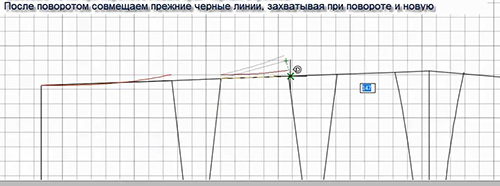

Теперь мы должны перенести новую линию талии на основу. Делаем это по кусочкам. Для совмещения используем старую линию талии.
Начиная со второго участка, линии нужно разворачивать.
Для совмещения используем старую линию талии.

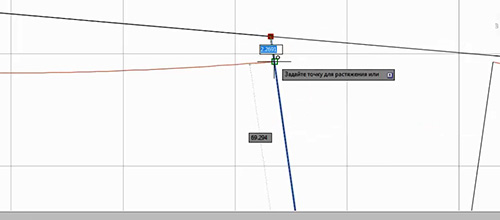

Переносим концы вытачек на новую линию талии. Где-то нужно дотянуть, где-то опустить.

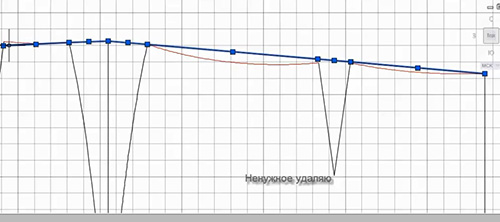

Старую линию талии можно удалить.

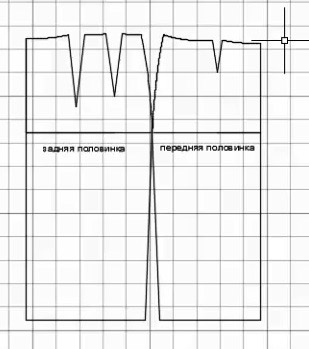

Подкорректируем чертеж. Удалим лишнее, сделаем разрыв нижней линии, поставим подписи.
