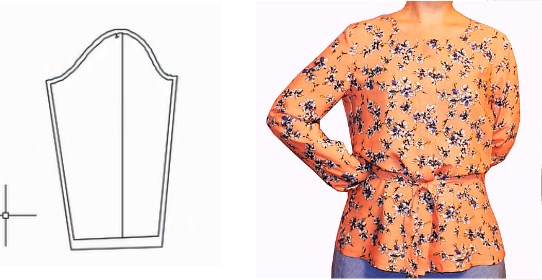

Моделирование выкройки свободной блузки в Автокад. Часть 2 — построение рукава

Привет. Продолжаю пост о моделировании свободной блузки постом о построении выкройки одношовного рукава.

Построение провожу в Автокад. Под роликом скрины с описанием.

Довольно сложно построить выкройку на бумаге, используя мои видео и скрины с Автокада. Для тех, кто строит карандашом и линейкой в этом посте я постаралась адаптировать мой способ построения одношовного рукава.

Поехали.

Пошив свободной блузки с супатной застежкой

Что было в видео

Копирую линии пройм и вытачки, если она находится в пройме или в боковом шве

Переношу на свободное место. Вытачку закрываю.

Соединяю проймы нижними краями и опускаю вертикаль из места соединения.

Касательные вниз

Замеряю ширину проймы

Делаю расчет.

Отвожу линии в соответствии с расчетом.

Соединяю верхние концы пройм прямым отрезком. Из его середины опускаю вниз вертикаль длиной 1,5 — 4 см.

Вертикаль, построенная только что, у меня сильно отходит от боковой линии, поэтому я сместила ее на 15 мм вправо.

Откладываю вниз длину рукава.

Строю касательные примерно от середины закругления линий проймы с обеих сторон.

Внизу черчу ширину рукава. Черная линия — линия длины рукава — середина низа.

Если полная ширина 24 см, то по 6 см в обе стороны от черной линии.

Соединяю низ с пересечениями наверху.

Зеркально отражаю линию проймы, касательную, боковую линию и линию низа относительно крайней, построенной в предыдущем шаге.

И с другой стороны

Черчу линию оката. Использую конструктивные линии как опорные для линии оката.

Корректирую линию и сверяю длину с суммой длин пройм. Здесь плечо приспущено и длина оката должна быть равна длине общей линии проймы.

Если длина линии оката отличается от суммы длин линий пройм полочки и спинки, то изменяю линию оката, см. ролик.

Ставлю надсечку в месте соединения с плечевым швом.

Строю припуски.

Желаю удачи
